旋启式止回阀在立沙岛石化应用选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。本实用新型公开了一种旋启式止回阀,它涉及的是一种安装在管路上用于防止介质倒流的止回阀结构,主要是由阀体,阀盖,阀瓣和芯轴等构成,该阀瓣上还延伸有转套,并经转套直接铰接连接在阀体内,故通过转套的转动即可带动阀瓣的前端面与阀体内通水口的密封面实现启闭.同时,上述密封面还设计为倾斜的圆弧形结构,它能有效实现阀门关闭时的线密封,提高密封性能,而阀瓣整体采用圆弧形设计,自重大且使密封面带有一定弧度,不仅在介质压力较低时可依靠自身重量实现阀门的关闭,而且还可防止阀瓣卡死在阀体上造成阀门失灵,改进后的旋启式止回阀具有零部件数量少,结构简单可靠,易于加工生产,使用寿命长等优点.东莞市虎门港立沙岛石化园区，位于沙田镇北部的立沙岛与坭洲头，规划范围包括立沙岛及坭洲头两个岛屿，总用地面积1921.60公顷。该基地距东莞市区约20千米、广州市区约30千米、深圳市中心约88千米、珠海市中心约62千米。

园区性质

依托便捷的港口及公路交通条件，发展成为服务东莞、面向华南的石油化工原料的储运中心和东莞市的石化工业发展基地。有条件建成以石化深加工为主，原料储运、生产加工等产业一体化的石化工业园区。展石化储运物流业和石油化工产业，充分利用沙田水域的深水岸线和已有的石化码头的优势，按照重点突破、滚动发展的开发原则和规模化、集约化的发展思路建设。

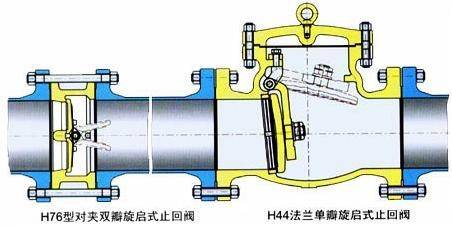

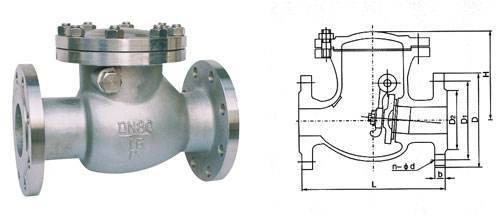

旋启式止回阀结构与特点

1、选材考究，符合国内、外相关标准，材料的全面质量高。

2、密封副配对*合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

3、产品按国家标准GB/T12235设计制造。

4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。

5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

旋启式止回阀在立沙岛石化应用

可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用本实用新型涉及一种旋启式止回阀,包括止回阀本体,所述止回阀本体左端设置有进水口,所述进水口右端设置有密封插槽,所述密封插槽内设置小磁块,所述密封插槽实配有摇臂式密封盖,所述摇臂式密封盖通过活动铰轴可转动连接在固定座上,所述固定座设置在止回阀本体的侧壁上；所述止回阀本体右端设置有出水口；所述止回阀本体的上端通过螺栓结构固定设置有上端盖；本实用新型通过设置密封插槽,保证了摇臂式密封盖关闭时与进水口的配合精度,提高了密封性能；通过设置小磁块,保证了摇臂式密封盖关闭时,能够吸附住密封盖,减小了摇臂的承重,减少了磨损,提高了使用寿命；通过设置直径小于进水口的出水口,可以提高出水压力。
